桥梁的实习报告

随着个人素质的提升，我们使用报告的情况越来越多，我们在写报告的时候要避免篇幅过长。在写之前，可以先参考范文，下面是小编收集整理的桥梁的实习报告，欢迎大家分享。

一、实习目的

学校领导组织这次的认识实习，是帮助我们在接受专业的道路桥梁知识之前，对我们所学的专业有一个初步的了解，让我们接触提前接触一些关于道路桥梁方面的知识。增强我们以后学习专业课的积极性。

二、实习时间

20xx年11月27日

三、实习地点

1.临沂市连江路（第一段）2.临沂市三和大桥3.临沂市祊河大桥

四、实习中所见的路桥

1.临沂市连江路（第一段）

连江路为临沂的景观路，在绿化设计目标上坚持高起点、高标准、高品位、标志性的现代化城市景观道路。

路第一段现在正在进行修复之中，在施工现场我们通过学校领导讲解与观察，看到路面结构分为三层：面层、基层和垫层。面层位于整个路面结构的最上层。它直接承受行车荷载的垂直力、水平力、以及车身后所产生的真空吸力的反复作用，同时还要受到降雨和气温变化的不利影响最大，是最直接地反映路面使用性能的层次。面层应具有较高的结构强度、刚度和稳定性，并且耐磨、不透水，其表面还应具有良好的抗滑性和平整度。基层位于面层之下，垫层或路基之上。基层主要承受面层传递的车轮垂直力的作用，并把它扩散到垫层和土基，基层还可能受到面层渗水以及地下水的侵蚀。用来修筑基层的材料主要有：水泥、石灰、沥青等稳定土或稳定粒料（如碎石、砂砾），工业废渣稳定土或稳定粒料，各种碎石混合料或天然砂砾。垫层是介于基层与土基之间的层次，在土基处于不良状态时，如潮湿地带、湿软土基、北方地区的冻胀土基等，应该设置垫层，以排除路面、路基中滞留的自由水，确保路面结构处于干燥或中湿状态。垫层主要起隔水（地下水、毛细水）、排水（渗入水）、隔温（防冻胀、翻浆）作用，并传递和扩散由基层传来的荷载应力，保证路基在容许应力范围内工作。连江路修复段路面基层2.三和大桥三和大桥是柳青河上建的一座独塔双索面扇形斜拉桥，桥型为独塔双索面扇形斜拉桥，主塔顺桥向采用倒“Y”字形，横桥向双柱折线呈“花瓶”式。塔墩固结，梁塔分离。桥梁全长167.08米，宽28米，桥两侧各有3米的人行道和2米的拉索区，行车道18米。设计车速为80千米/时，保证交通需求。该桥是临沂市的第一座斜拉桥，它的建成对临沂城市防洪、缓解市区交通压力、美化城市环境等具有十分重要的作用。

斜拉桥是由许多直接连接到塔上的钢缆吊起桥面，斜拉桥由索塔、主梁、斜拉索组成。索塔型式有“A”型、倒“Y”型、“H”型、独柱，材料有钢和混凝土的。斜拉索布置有单索面、平行双索面、斜索面等。

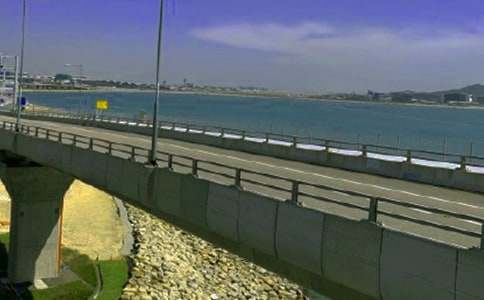

三和大桥

3.祊河大桥祊河大桥全长520米，主桥宽34米，引桥宽30米，双向六车道。祊河大桥分别与南、北两岸连江路采用简易立交形式相交，以确保主干路的畅通。上部结构主桥为五跨异形拱连续梁桥，引桥为30m简支T梁，跨径组合2×30+55+100+120+100+55+30m。双向六车道布置，并设非机动车道和人行道。设计核载为城市－A级，设计车速时速60公里/小时，地震裂度按7度设防，设计洪水频率为百年一遇。主桥横断面宽34m，引桥横断面宽30m，桥梁下部结构为钻孔灌注桩基础，大体积钢筋砼承台及V型桥墩。工程总造价约7000万元。

蒙山路祊河大桥主桥上部为五跨异型拱连续箱梁结构，单跨最大跨径120米，引桥为30米简支T形梁结构，是亚洲第一座五跨异形拱连续箱梁结构桥梁。

在桥梁的设计方面伸缩缝是很重要的一个部分。伸缩缝是因为桥梁跨度大，为避免桥梁修建好后受到外界影响而使桥梁变形开的缝。伸缩缝可有效的保护桥梁免受强烈震动造成很大的损坏，同时在伸缩缝中间的栏杆也是可以左右移动的，这也保护了栏杆在震动时受到损坏。这是桥梁设计中一个必不可少的部分。伸缩缝在平行、垂直于桥梁轴线的两个方向，均能自由伸缩，牢固可靠，车辆行驶过时应平顺、无突跳与噪声；要能防止雨水和垃圾泥土渗入阻塞；安装、检查、养护、消除污物都要简易方便。在设置伸缩缝处，栏杆与桥面铺装都要断开。

五、实习心得体会

通过这次实习，我们初步了解到了桥梁的分类，可以按用途、跨越障碍、使用材料、按桥面在桥垮结构的不同位置、按桥长、按受力特点分。按受力特点，有梁式桥、拱式桥、悬索桥、斜拉桥、刚构桥和组合体系桥。

梁式桥以受弯为主的主梁作为主要承重构件的桥梁。主梁可以是实腹梁或者是桁架梁（空腹梁）。实腹梁外形简单，制作、安装、维修都较方便，因此广泛用于中、小跨径桥梁。但实腹梁在材料利用上不够经济。桁架梁中组成桁架的各杆件基本只承受轴向力，可以较好地利用杆件材料强度，但桁架梁的构造复杂、制造费工，多用于较大跨径桥梁。桁架梁一般用钢材制作，也可用预应力混凝土或钢筋混凝土制作，但用的较少。过去也曾用木材制作桁架梁，因耐久性差，现很少使用。实腹梁主要用钢筋混凝土、预应力混凝土制作，也可以用钢材做成钢钣梁或钢箱梁。实腹梁桥的最早形式是用原木做成的木梁桥和用石材做成的石板桥。由于天然材料本身的尺寸、性能、资源等原因，木桥现在已基本上不采用，石板桥也只用作小跨人行桥。

拱式桥用拱作为桥身主要承重结构的桥。拱桥主要承受压力，故可用砖，石，混凝土等抗压性能良好的材料建造。大跨度拱桥则可用钢筋混凝土或钢材建造，可承受发生的力矩。

1.拱的受力特点，拱是一种有推力的结构，它的主要内力是轴向压力。拱在同样荷载作用下，拱脚支座产生水平反力（也叫推力）。它起着抵消荷载引起的弯曲作用，从而减少了拱杆的弯矩峰值。

2.拱的类型。按结构组成和支承方式，拱可分为三铰拱、两铰拱和无铰拱三种。三铰拱为静定结构，两铰拱和无铰拱为超静定结构，工程中较多采用后两种形式。

3.拱的形状越接近合理拱轴线则受力越合理，但是为了施工方便，一般采用圆弧形。

悬索桥悬索桥是以承受拉力的缆索或链索作为主要承重构件的桥梁，由悬索、索塔、锚碇、吊杆、桥面系等部分组成。悬索桥的主要承重构件是悬索，它主要承受拉力，一般用抗拉强度高的钢材（钢丝、钢绞线、钢缆等）制作。由于悬索桥可以充分利用材料的强度，并具有用料省、自重轻的特点，因此悬索桥在各种体系桥梁中的跨越能力最大，跨径可以达到1000米以上。

斜拉桥作为一种拉索体系，比梁式桥的跨越能力更大，是大跨度桥梁的主要桥型。斜拉桥是由许多直接连接到塔上的钢缆吊起桥面，斜拉桥由索塔、主梁、斜拉索组成。索塔型式有A型、倒Y型、H型、独柱，材料有钢和混凝土的。斜拉索布置有单索面、平行双索面、斜索面等斜拉桥是将梁用若干根斜拉索拉在塔柱上的桥。它由梁、斜拉索和塔柱三部分组成。斜拉桥是一种自锚式体系，斜拉索的水平力由梁承受、梁除支承在墩台上外，还支承在由塔柱引出的斜拉索上。按梁所用的材料不同可分为钢斜拉桥、结合梁斜拉桥和混凝土梁斜拉桥。

组合体系桥主要承重构件采用两种独立结构体系组合而成的桥梁。如拱和梁的组合、梁和桁架的组合、悬索和梁的组合等。组合体系可以是静定结构，也可以是超静定结构。可以是无推力结构，也可以是有推力结构。结构构件可以用同一种材料，也可以用不同的材料制成。常用的结构形式有：1拱、梁组合体系桥2梁、桁架组合体系3索、梁组合体系。

在所看到的桥梁中最让我觉得比较好的是祊河大桥，祊河大桥为五跨异型拱连续箱梁结构，这种结构的桥，施工中有较大的难度，比如说，拱的施工难度。在连江路实习时，看到有拉沥青混凝土拌合料的车没有用帆布覆盖拌合料，施工操作中存在许多的误差。还有在祊河大桥是看到伸缩缝内有太多的泥土杂物，没有进行及时的清理。

认识实习道路桥梁工程让我学到了很多关于道路桥梁方面的知识，这对于以后学习专业知识来说是一件很有意义的事。它不仅让我们掌握了一些专业性的概念和术语，也让我们增加了对以后学习专业知识的信心。通过学校领导的指导和自己上查找资料，对于道路桥梁我们也有一定的了解，了解到一些桥梁设计的方法。这对于以后我们学习知识或者说是设计桥梁都有很大的帮助。对于桥梁我个人比较倾向于斜拉桥。
